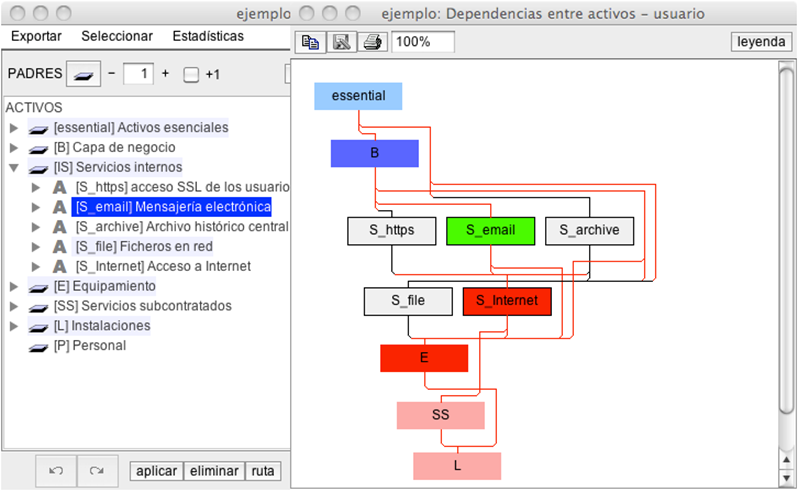

El gráfico muestra las relaciones de dependencia entre activos. Solo se presentan los activos que se pueden ver en la pantalla principal, respetando lo que está expandido o colapsado en dicha pantalla.
Los activos se posicionan en la pantalla de forma heurística de tal forma que todas las relaciones de dependencia van hacia ‘abajo’. PILAR crea unos buses o pistas de conexión entre activos, evitando que los enlaces pasen por encima de los activos.
La gráfica sigue lo que se va seleccionando en la pantalla principal.
Por último, dentro del gráfico, si se selecciona un activo (haciendo clic en él), se marcan en color aquellos que están por encima (rojo) o por debajo (azul), directa o indirectamente.
|
|
copiar |
copia la imagen al portapapeles para pegarlo en algún otro sitio |
|
|
guardar |
almacena el dibujo en un fichero gráfico. Los formatos de imagen disponibles dependen de su ordenador; algunos formatos son casi universales jpg, JPEG, png |
|
|
imprimir |
para enviar el gráfico a una impresora |
|
|
escala |
para cambiar el tamaño de la imagen |
|
|
leyenda |
muestra el código de colores |
